빌라욕실에 콘센트를 설치 해보자 (도합 1만원 소요.공구는 빌려야 함)

시골 집에 왔다.

필자는 양치후 워터픽을 사용하는데 시부레 집.욕실에 콘센트 꼽는곳이 없음. 오래된 빌라라서. 4년전에 리모델링 하면서 콘센트 추가 할랴고 했는데 비용이 10이라서 안 했음.

​

그래서 이번에 작정하고 콘센트를 하나 설치하기로 했다.

일단 앞전에 환풍기 설치하면서 전기선 작업을 한 기억이 있어서 일단 준비물 .​

콘센트 2900원

콘센트 커버와 덮개 900원

2.5파이 동구리선 넉넉하게 12m .1m당 500원 해서 6000원 .

전기선 덮어줄 cd관 1m 이거는 공짜로 받음.

전선 연결 커넥터 .

드릴 공구.

드라이버 . 끝.

가격은 동네 철물점 가격 기준.

일단 기존에 스위치 분할 했기에.

일단 매 작업마다 차단기는 무조건 내리고 작업할 것

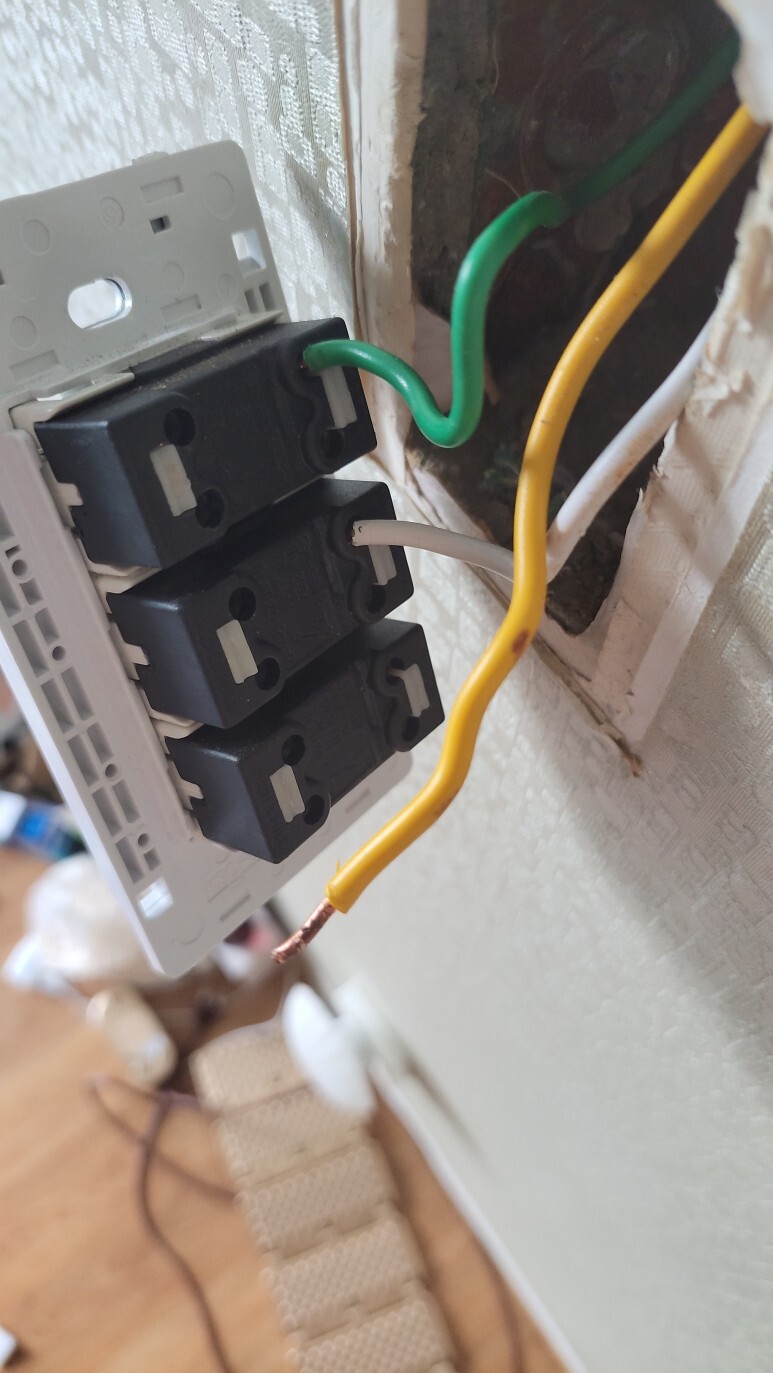

일단 스위치 위에서 부터

1전등 .

2환풍기

3번 콘센트추가 예정.

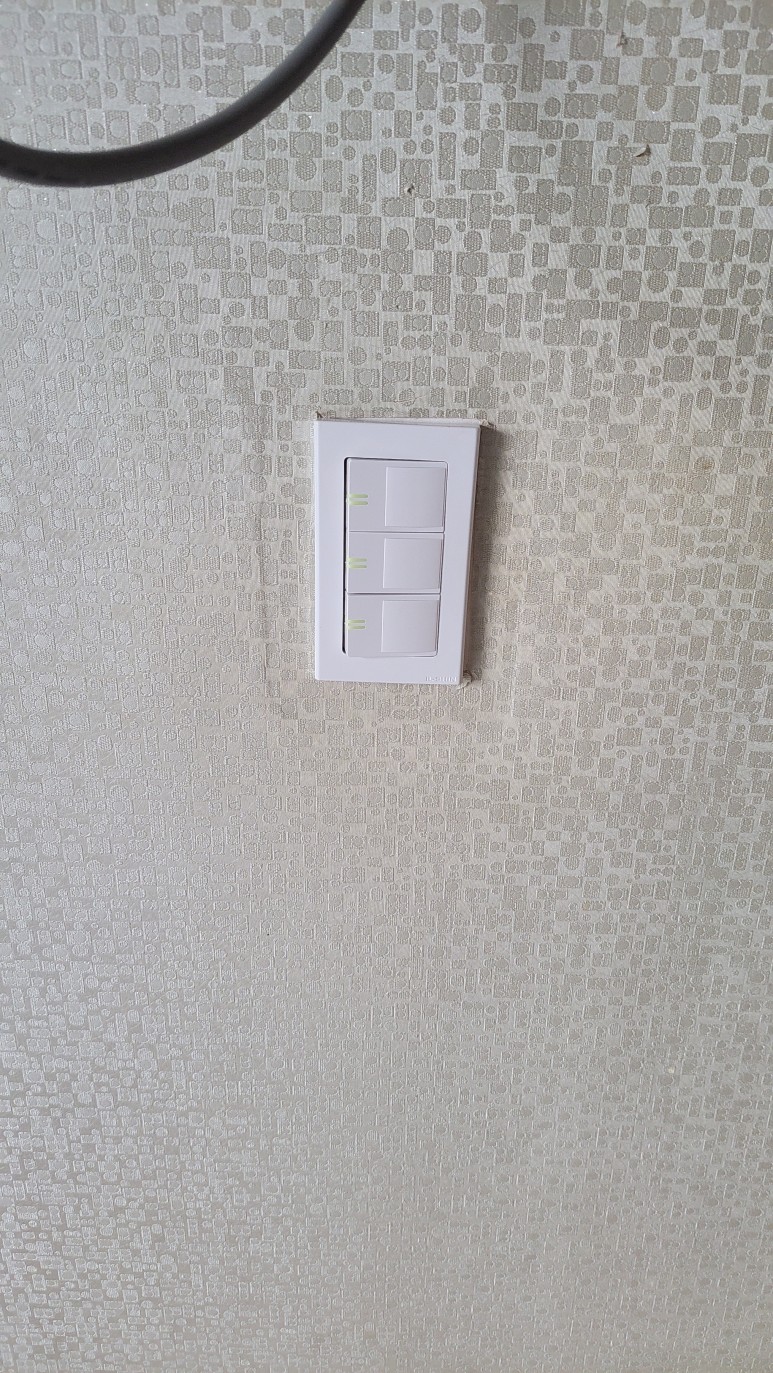

헤헤 이렇게 콘센트 추가 할거 생각하고 3구 스위치로 바꾸어 놓음.

https://m.blog.naver.com/tkver/221222041744

화장실 스위치 분리 하기 3구 스위치로 바꿈

오래된 빌라라서 전등을 키면 환풍기도 같이 돌아가는 구조라.. 아무리 환풍기 성능이 좋더라도 . 자주 껏...

m.blog.naver.com

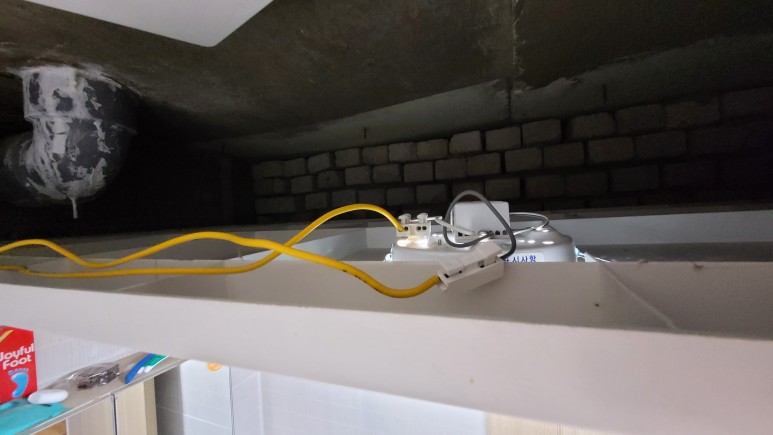

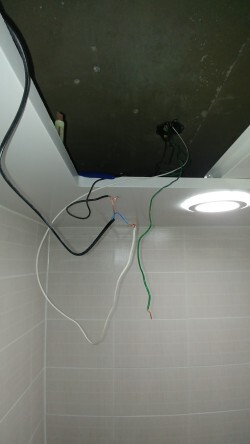

2018년에 작업한 환풍기선.

일단 미리 설명을 하자면 배터리 +-처럼

전기도 두개의 선이 연결 되어야만히 작동한다.

전기에서 공통선 .연결선이라는것이 있다..

지금 저 노란색선이 공통선 . 그리고 초록색(전등).흰색선(환풍기)가 연결선이다.

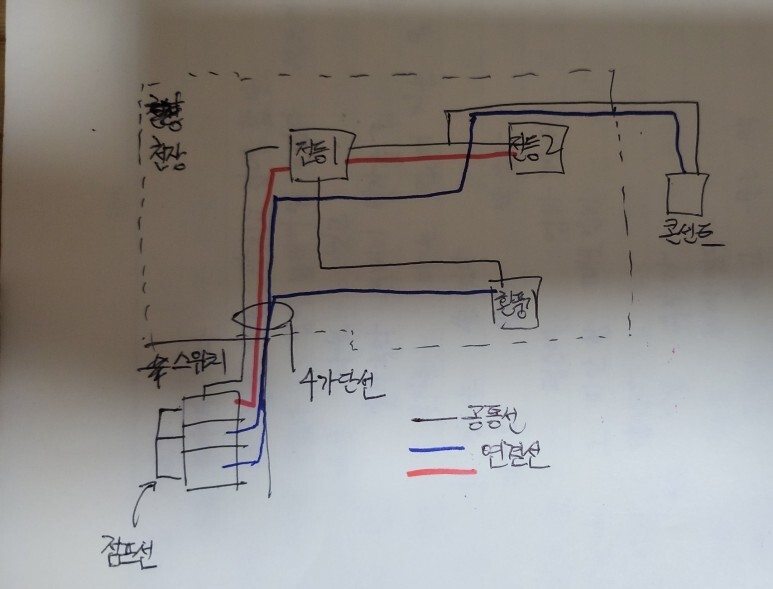

일단 대략 이렇게 연결되어 있고 설치 할 선까지 그림

필자는 어렵게 전기기능사와 전기산업기사를 취득했음에도 이번에 설치하면서 존내 헤메고 .ㅂㅅ같이 차단기 2.4번 내림질 함.

전기는 좋은게 차단기가 있어서 큰 사고를 피할 수 있음..

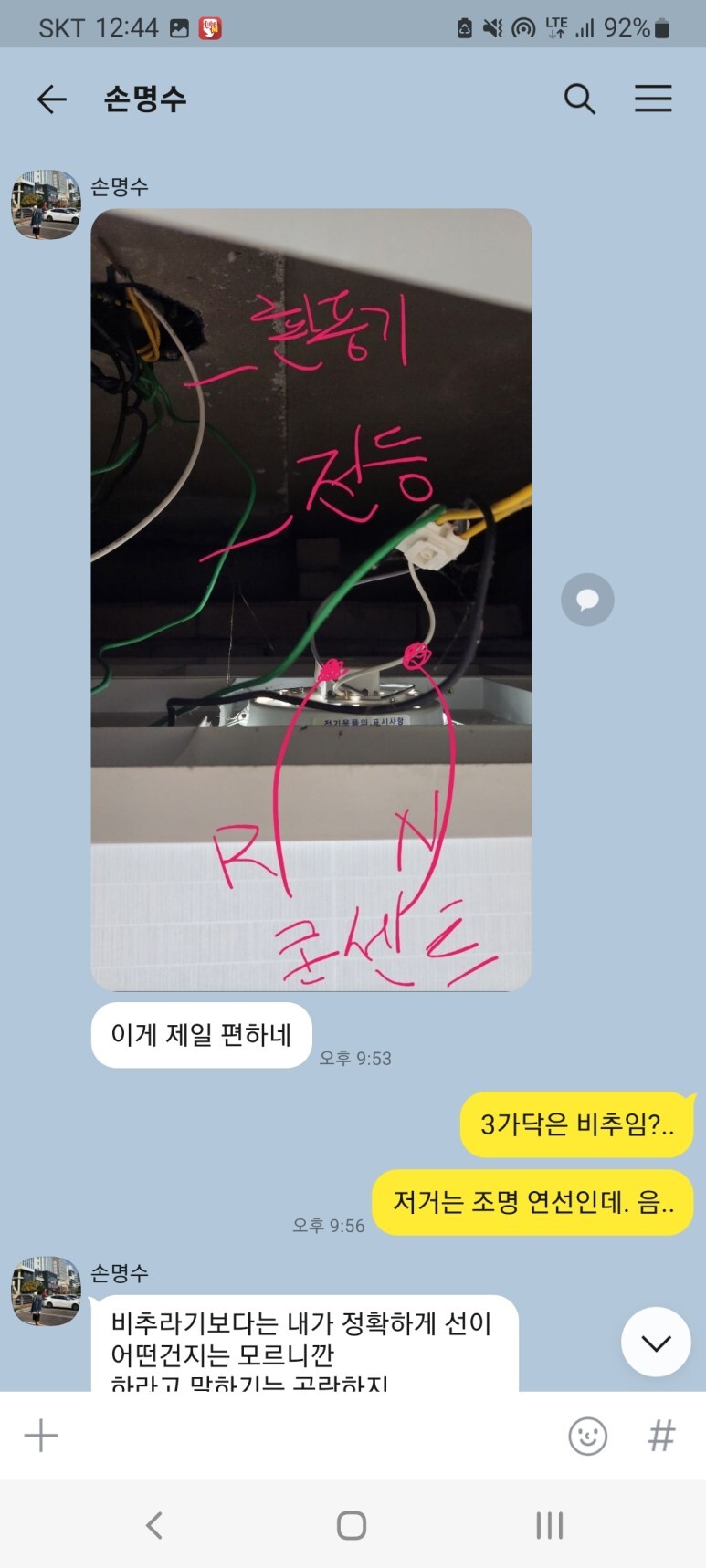

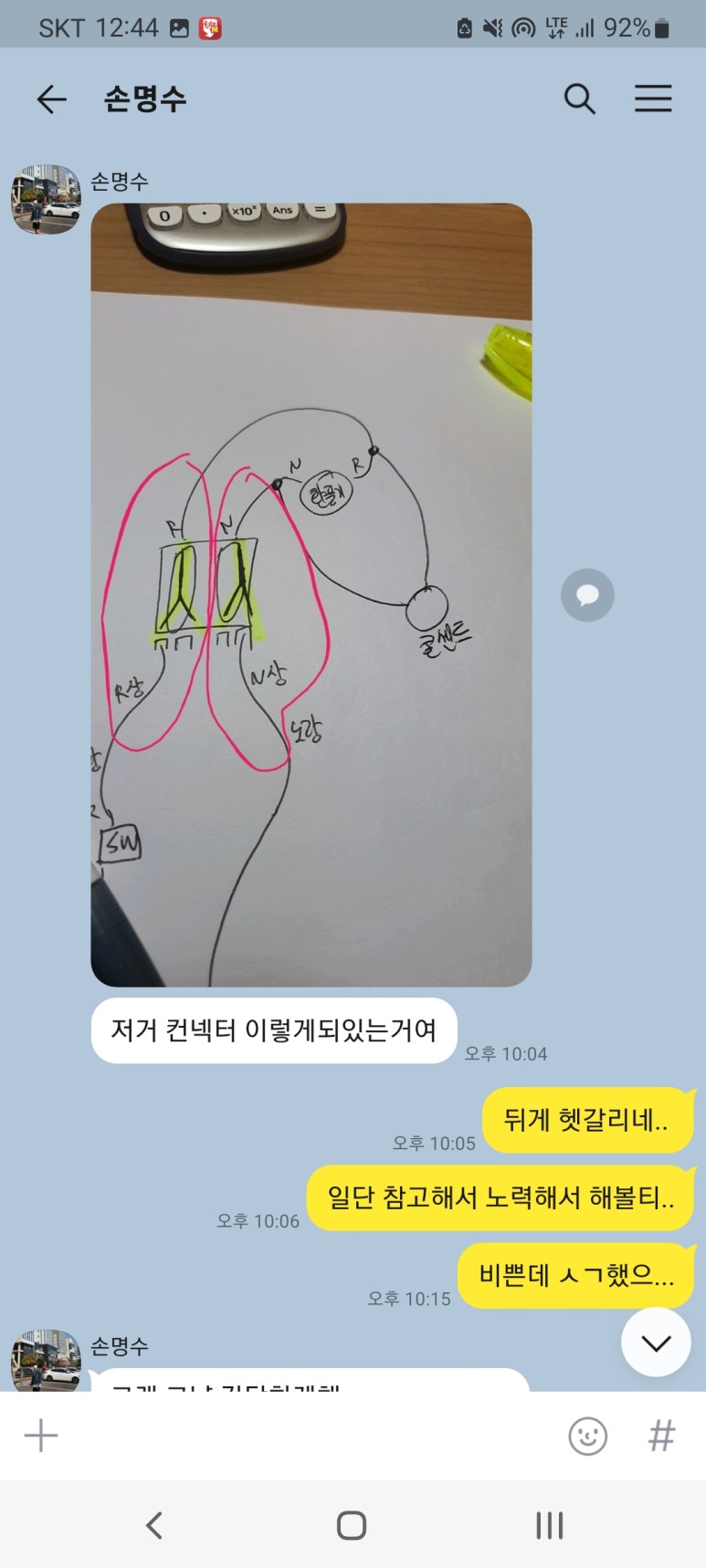

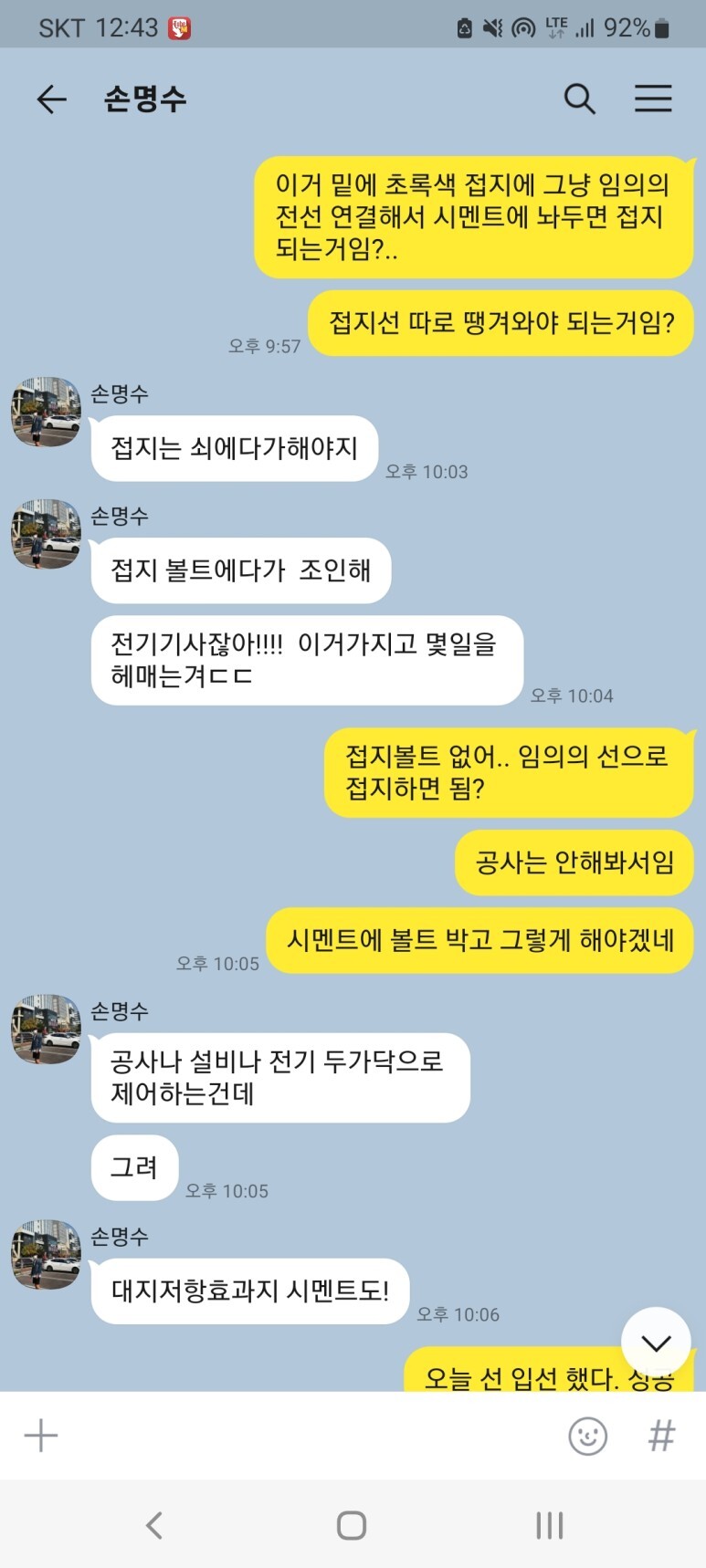

그리고 주변에 공사 좀 하고 전기에.대해 잘 아는 동생 에게 묻어 봄.(끝나고 커피 기프티콘 보냄)

이거 가지고 몇일을 헤메는거 에서 웃으시면 됨. 제일.오른쪽

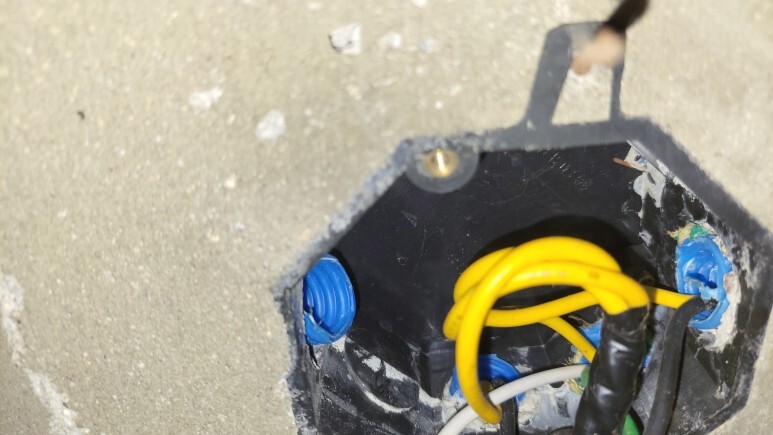

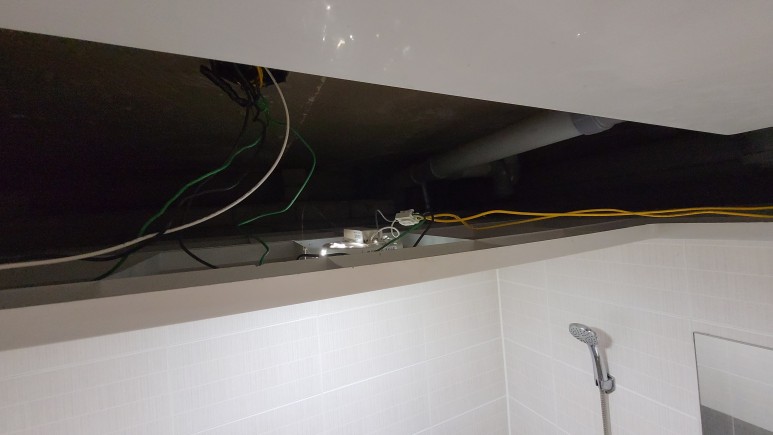

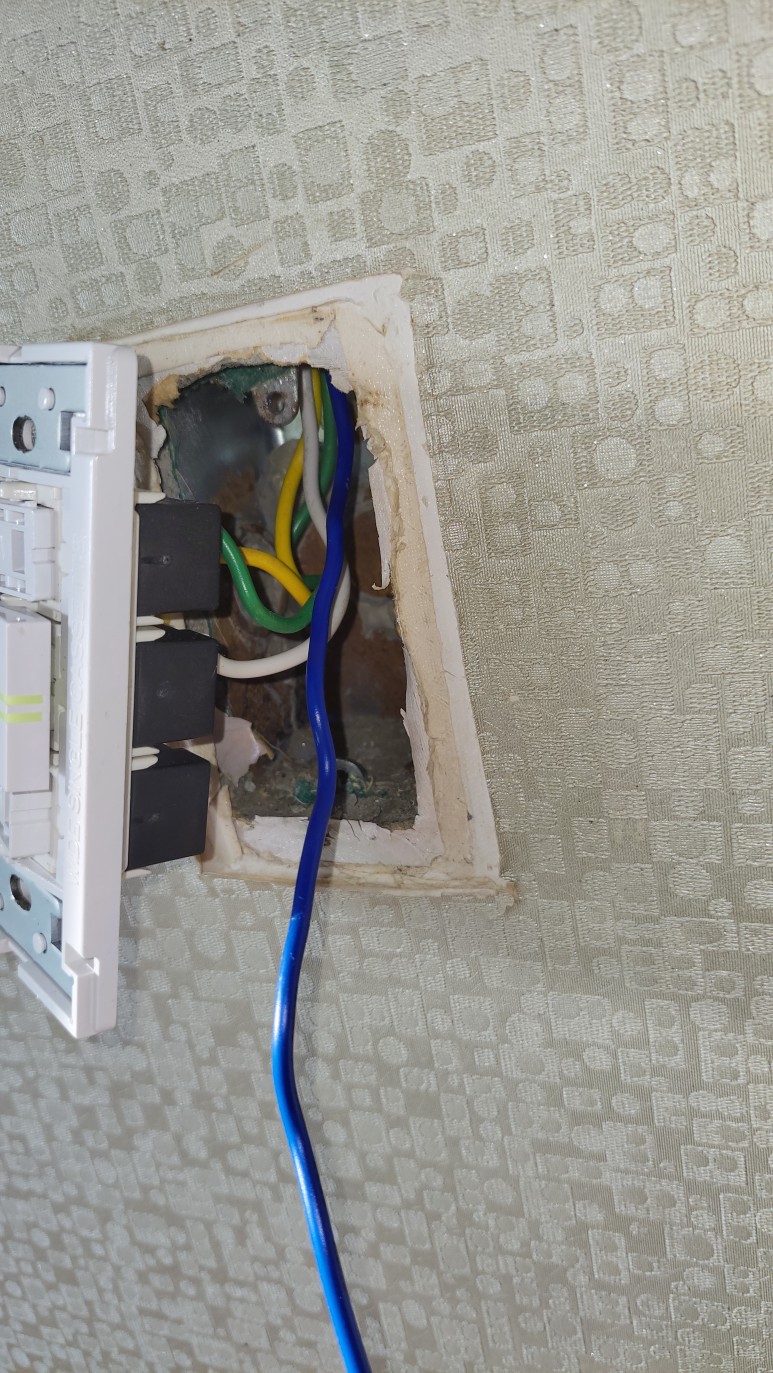

일단 스위치에서 욕실 천장으로 선을 보내기에 앞서 선 상태 확인. 좆만한 cd관이 보인다. (고난길)

공통선은 존나게 두꺼운 4파이로 보임..

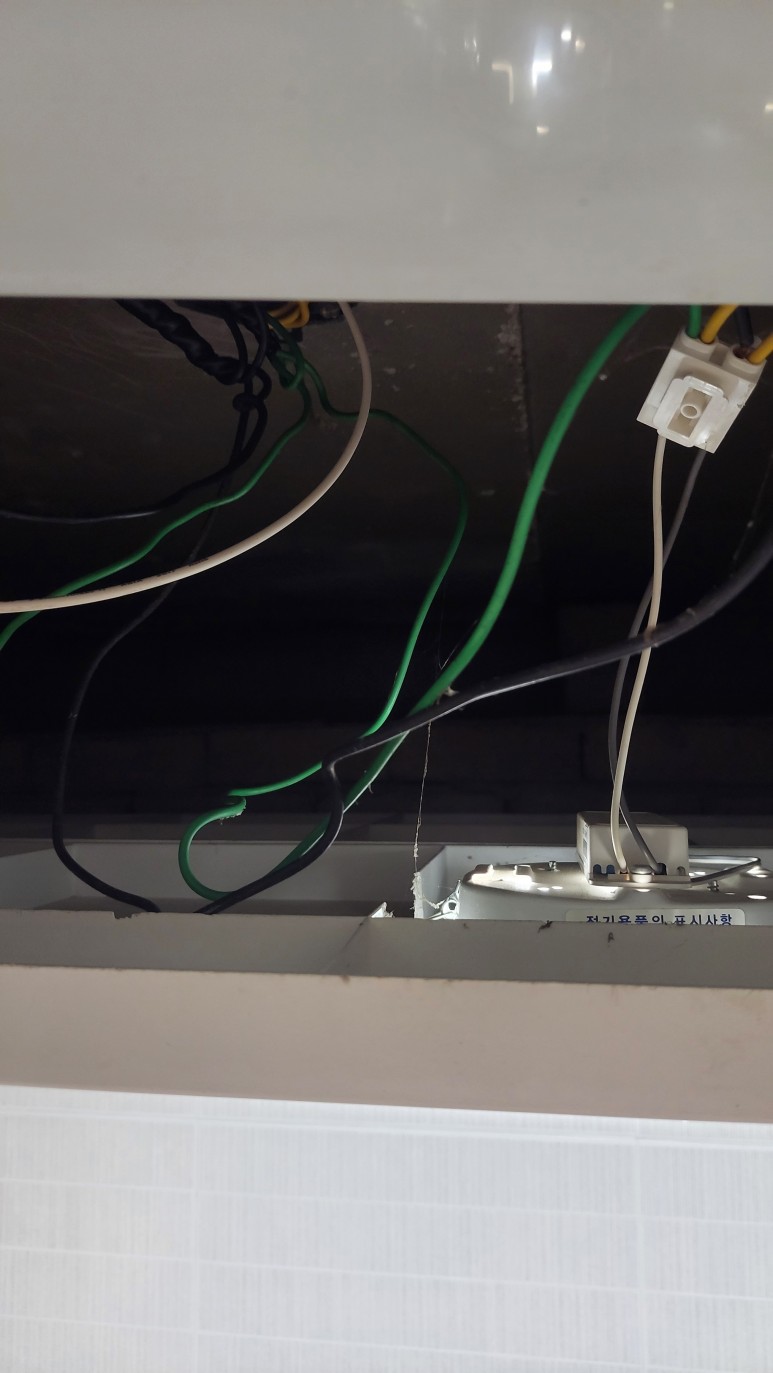

대략 왼쪽으로 검은선(공통선)과 흰선(연결)이 환풍기 선이다.

환풍기는 일전에 내가 흰선을 삽입해서 별도로 on.off가 잘되고 있다. 검은색선은 전등선이랑 잘 연결 되어져 있음.

​

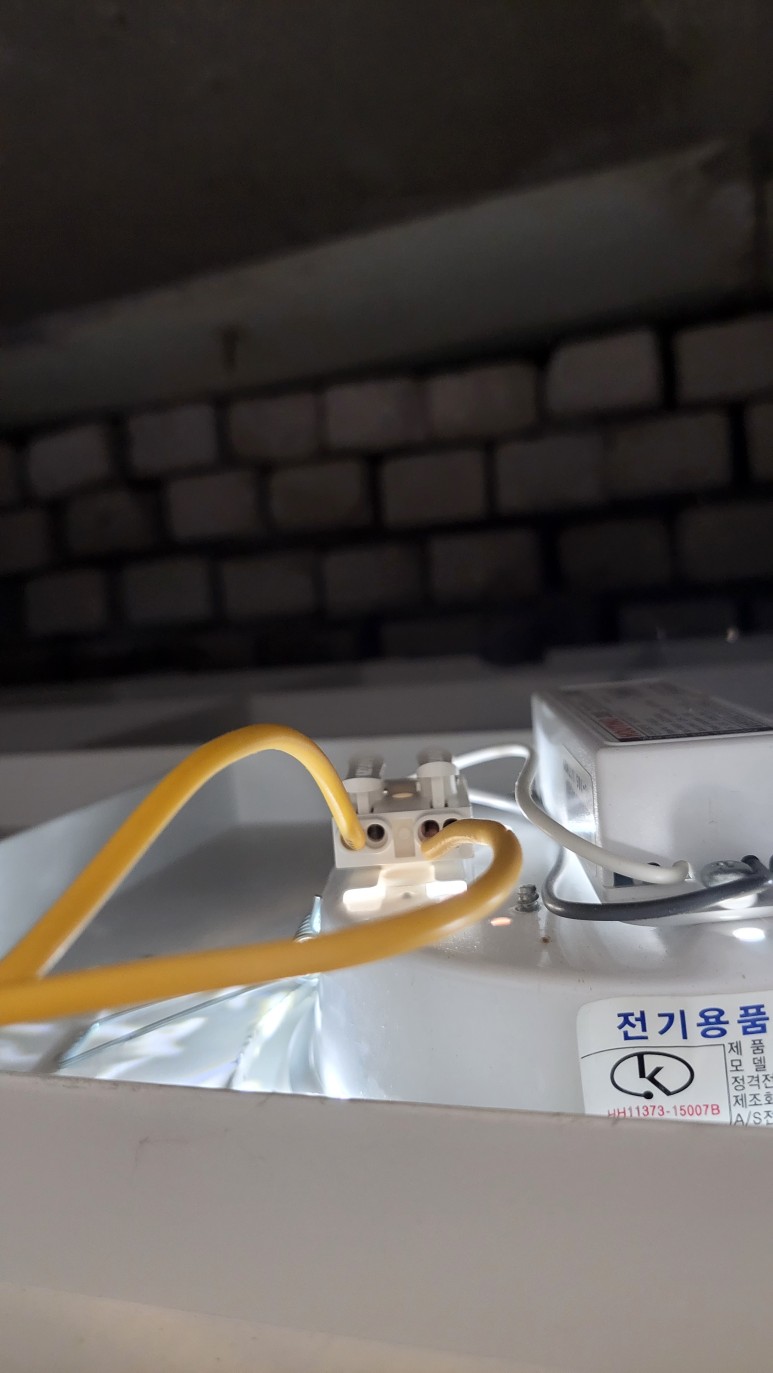

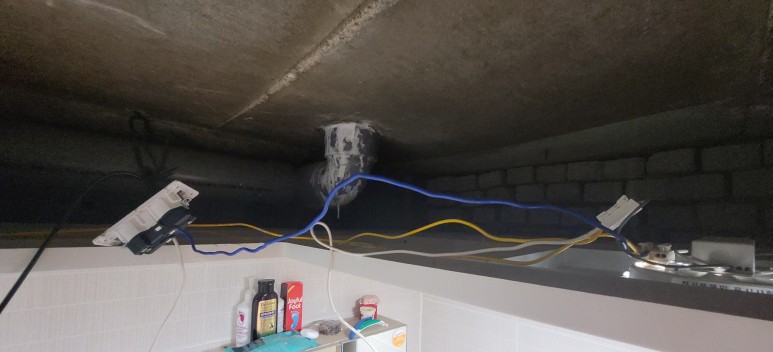

오른쪽으로 가면 조명 선 커넥터 하나에서 공통선을 쓰면 될것 같다.

일단 대략 테스트 해봄. 잘 됨.. 그럼 이제 스위치선에서 선을 올려보자..

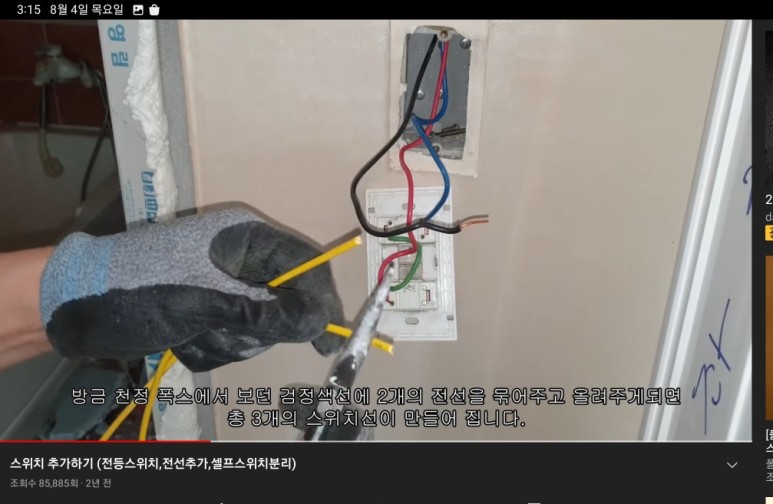

이거 영상 보면 됨.

시부레. 존나 안됨.. ㅋ cd관도 좀 작고 공통선이 4파이라서. 빼액.. 중간 에서 잘 안 올라감.

그래서 별도의 요비선(9000원)을 써야 하나 싶었는데.유투브 영상을 보고서

흰색선(환풍기) 을 아에 해체 해서 흰색선을 미끼선으로 쓰고 여기다 두가닥 선을 꽁꽁히 안 풀리게 엮고.

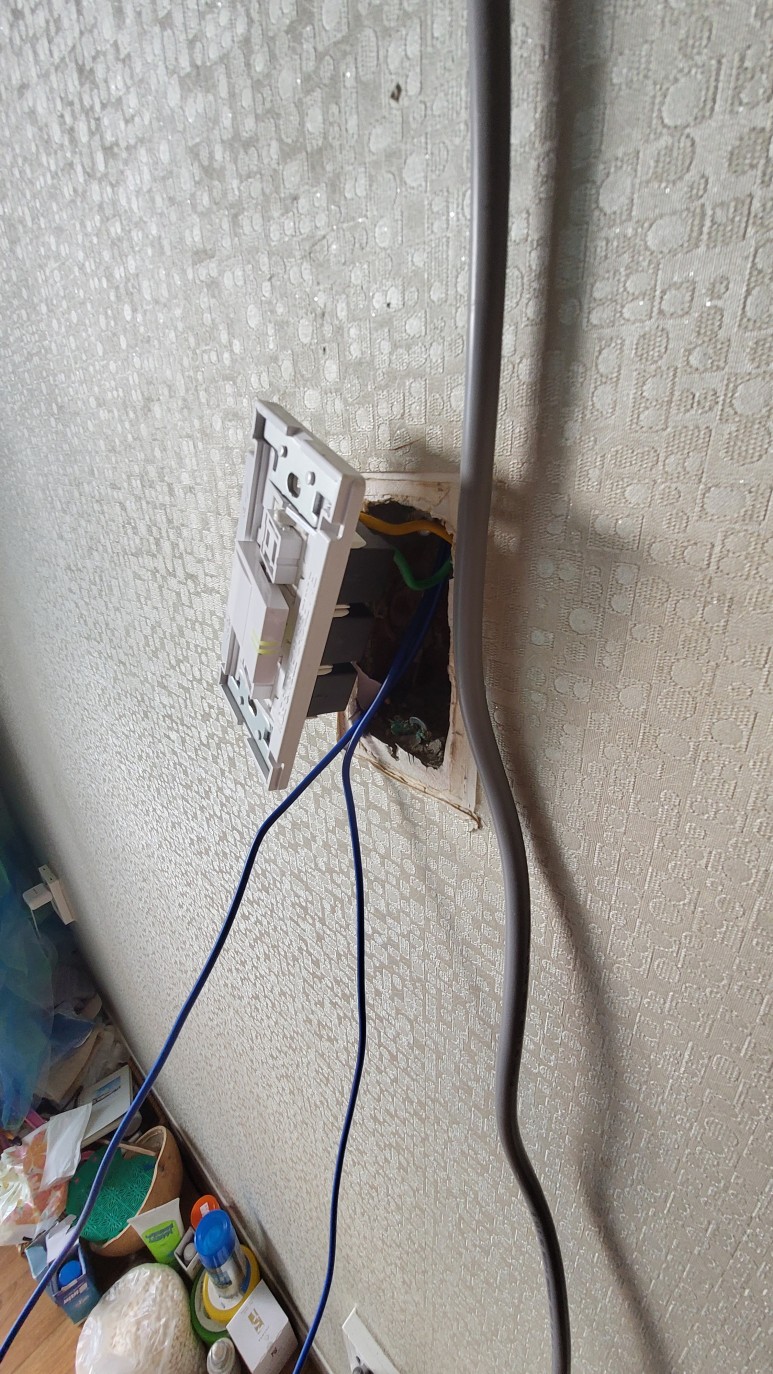

나는 천장에서 댕기고 엄마는 스위치에서 위로 밀면서 선을 댕김.

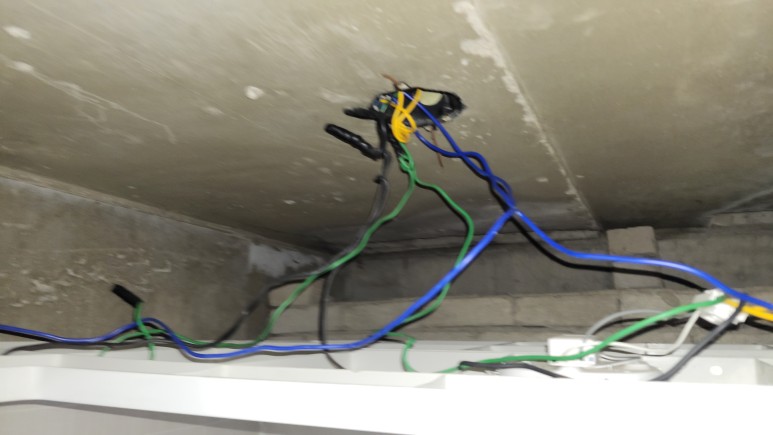

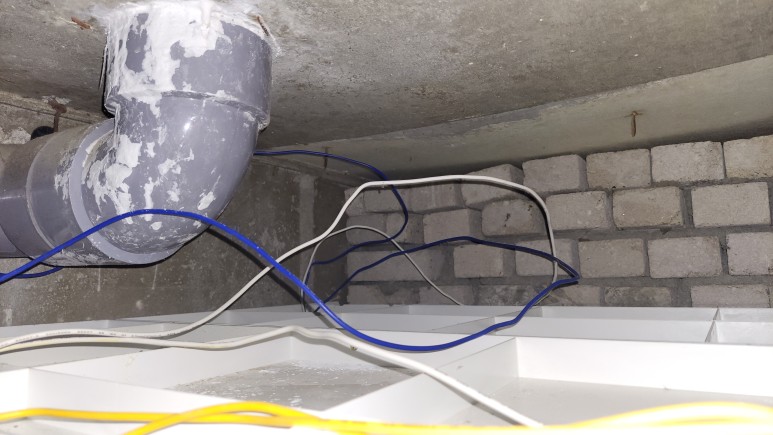

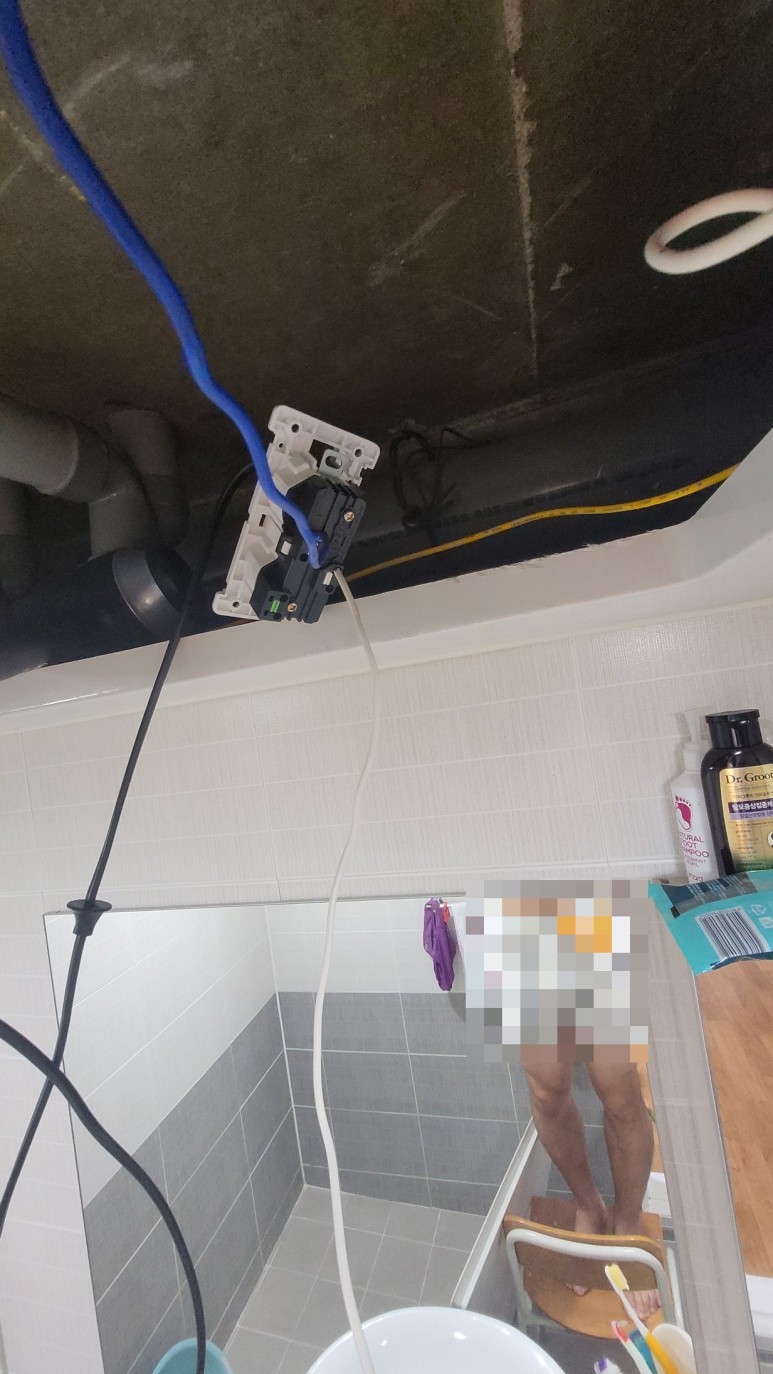

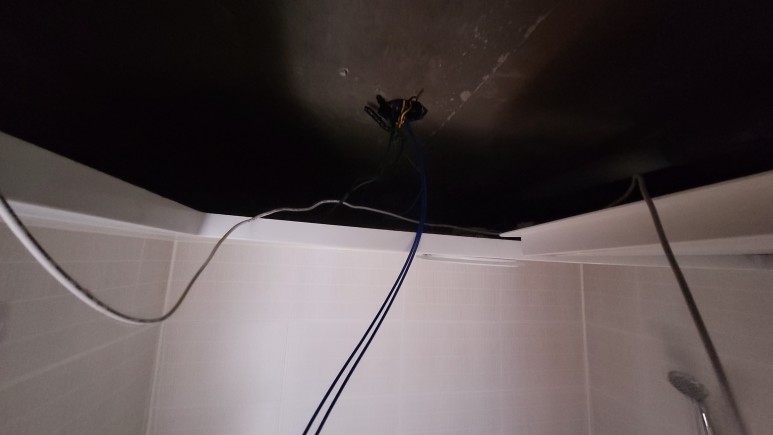

결과 파란색 두선이 보이는가? 헤헤...

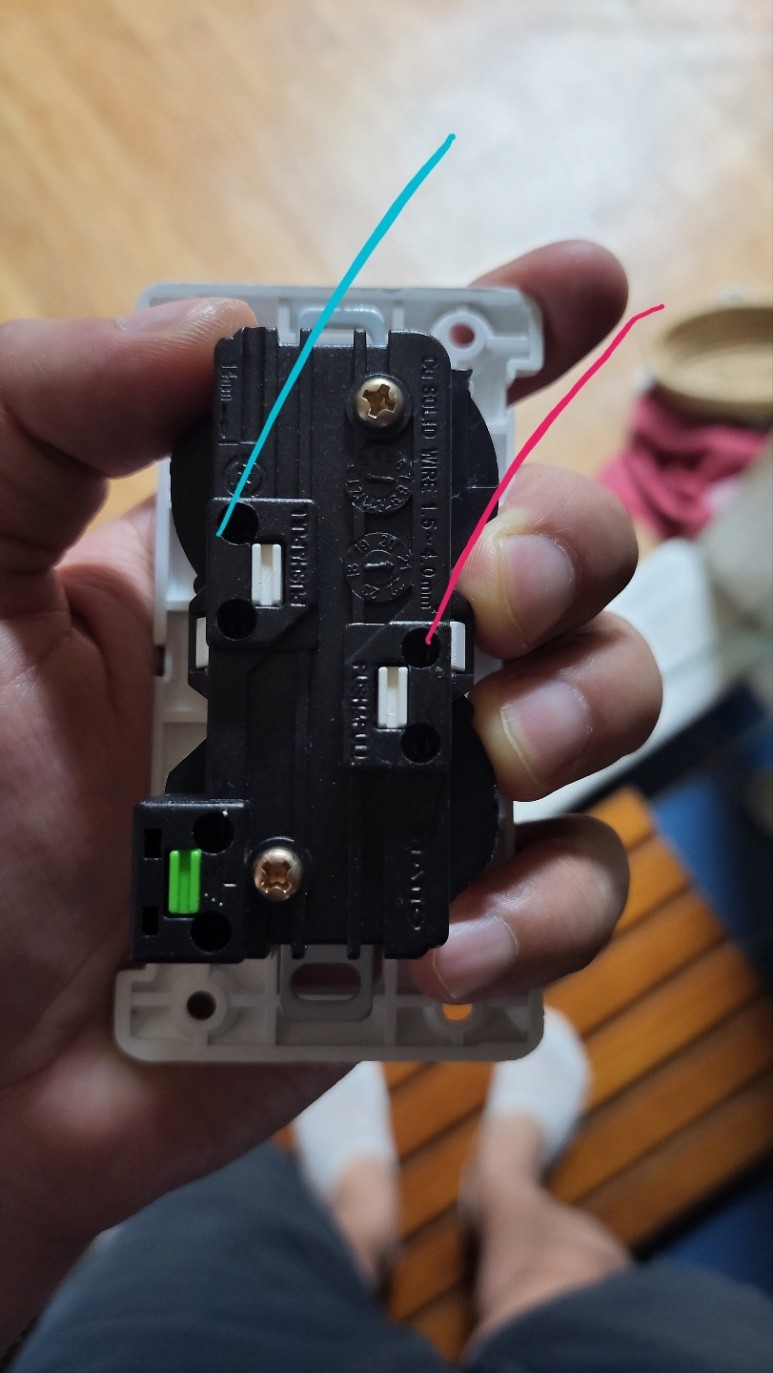

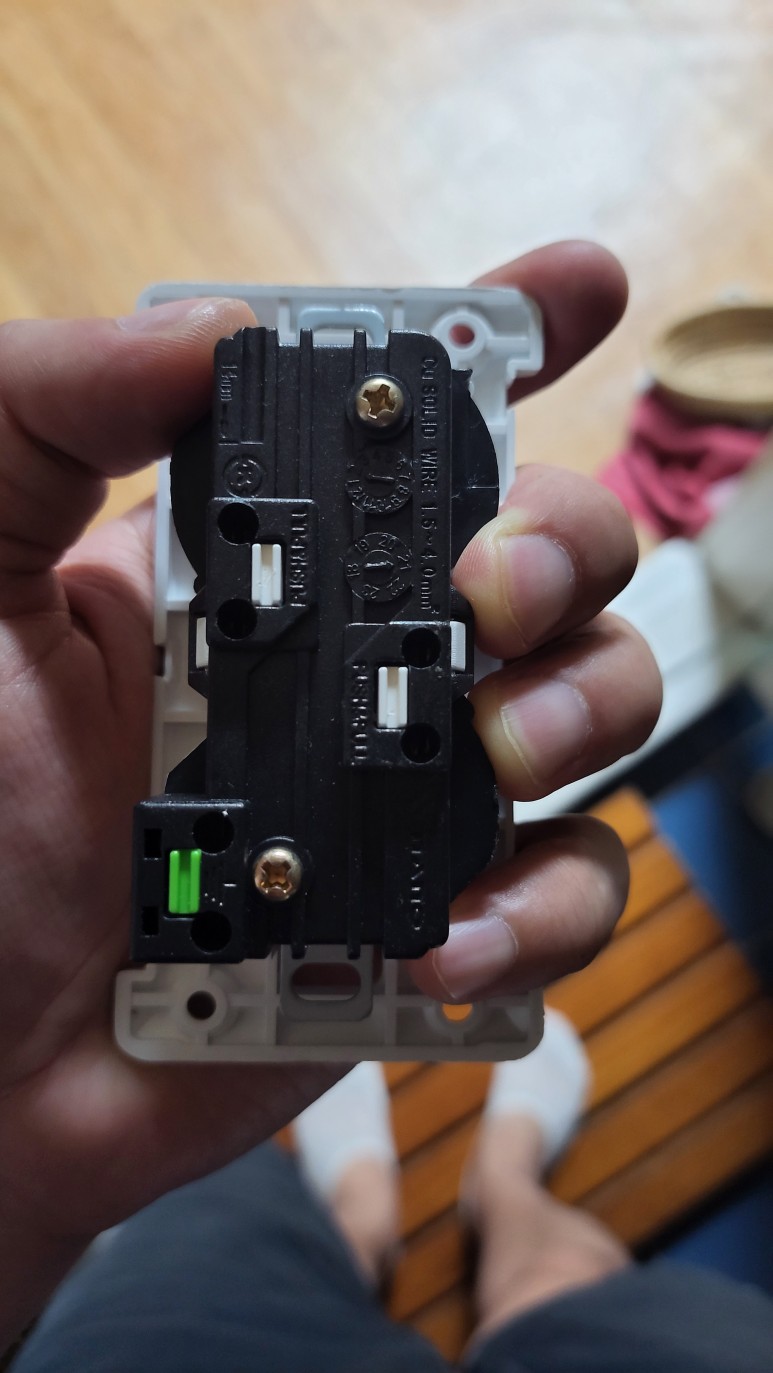

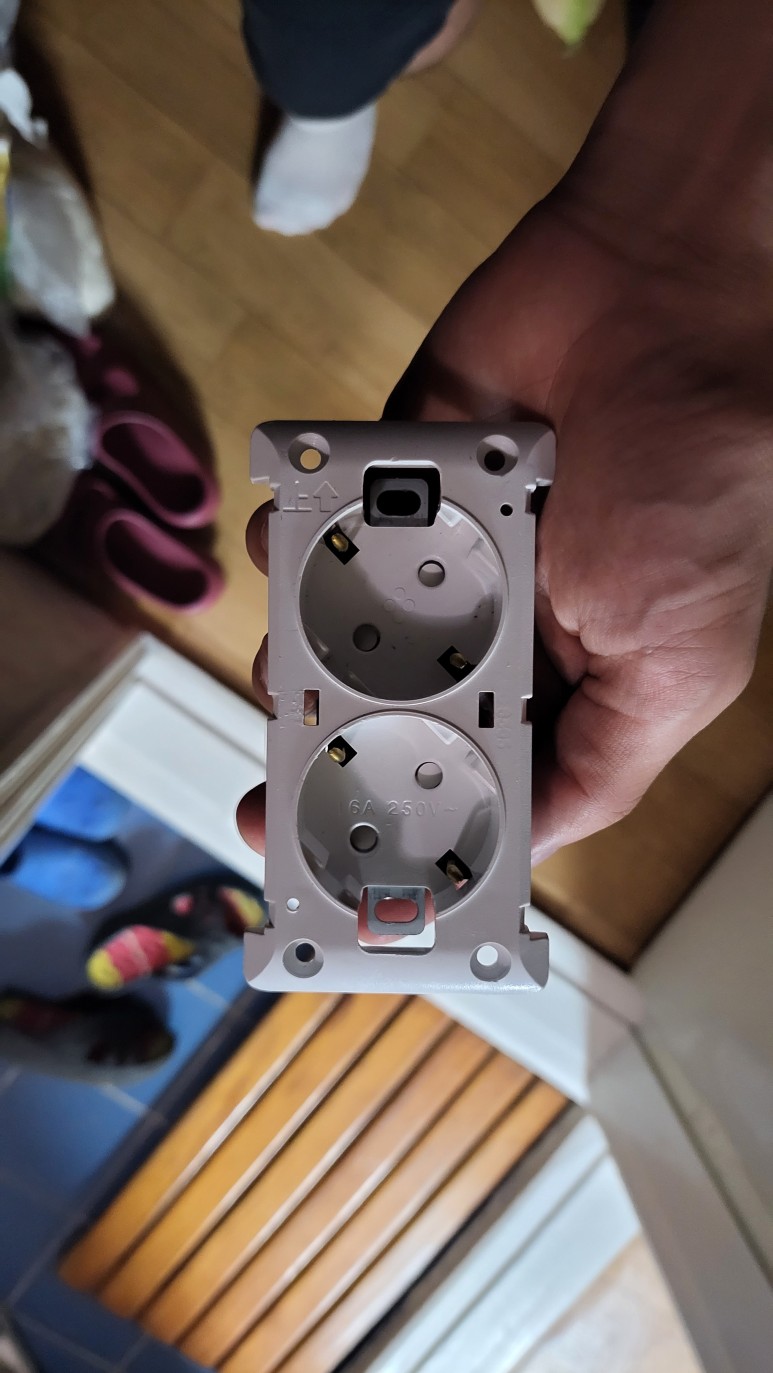

방우형 콘센트. 요즘 잘 나오네여. 위1 아래1 만 연결 하면 두개의 코드를 쓸 수 있음 헤헤.

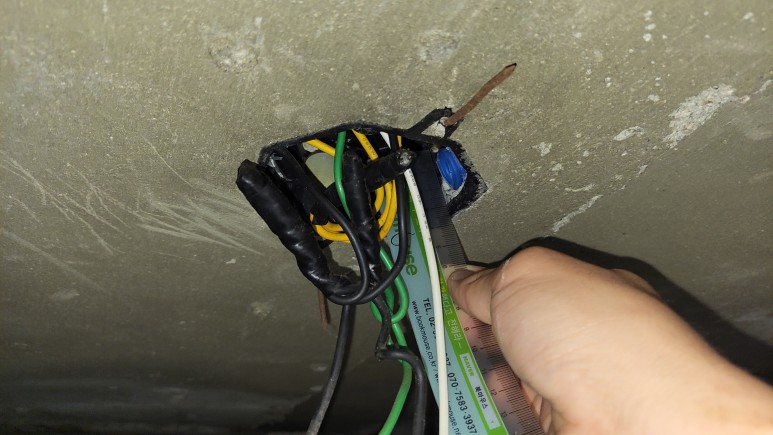

그리고 초록색 접지선까지 천장에 못 부위에 묶어 놓음

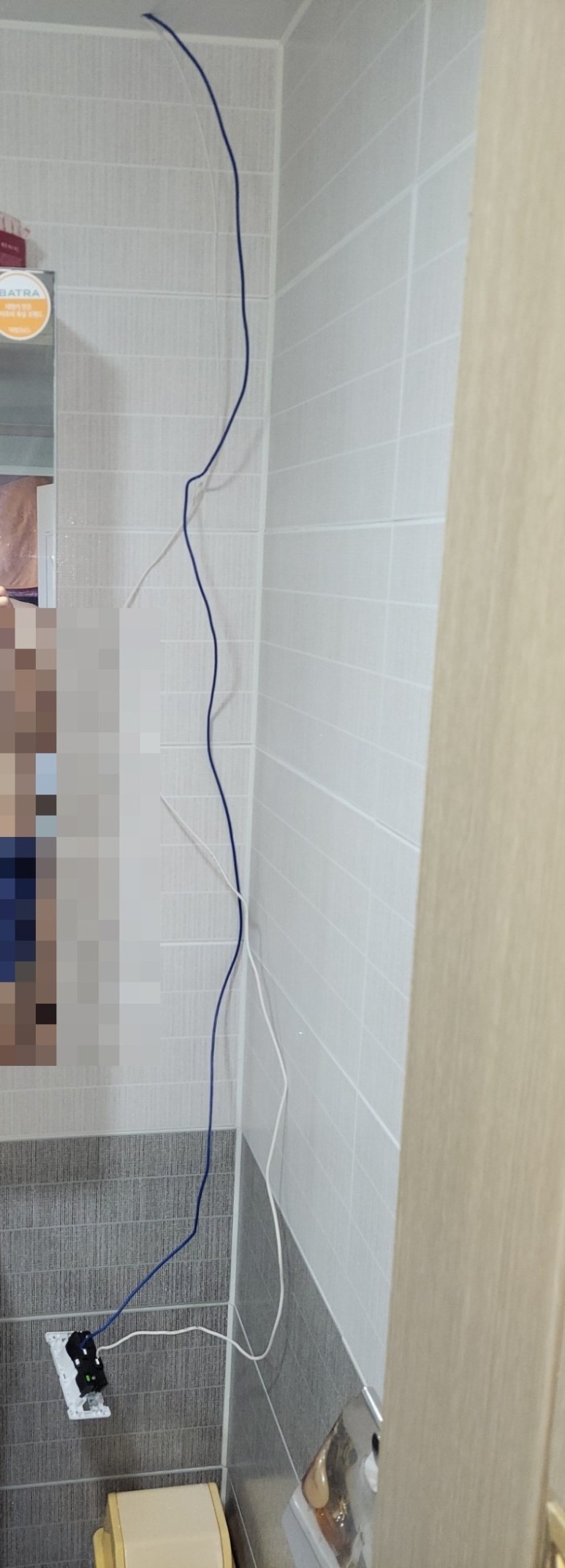

드릴로 천장 구멍 뚫고 선을 뺀 모습. 흰색선이 공통선이고 파란선이.스위치선임.

​

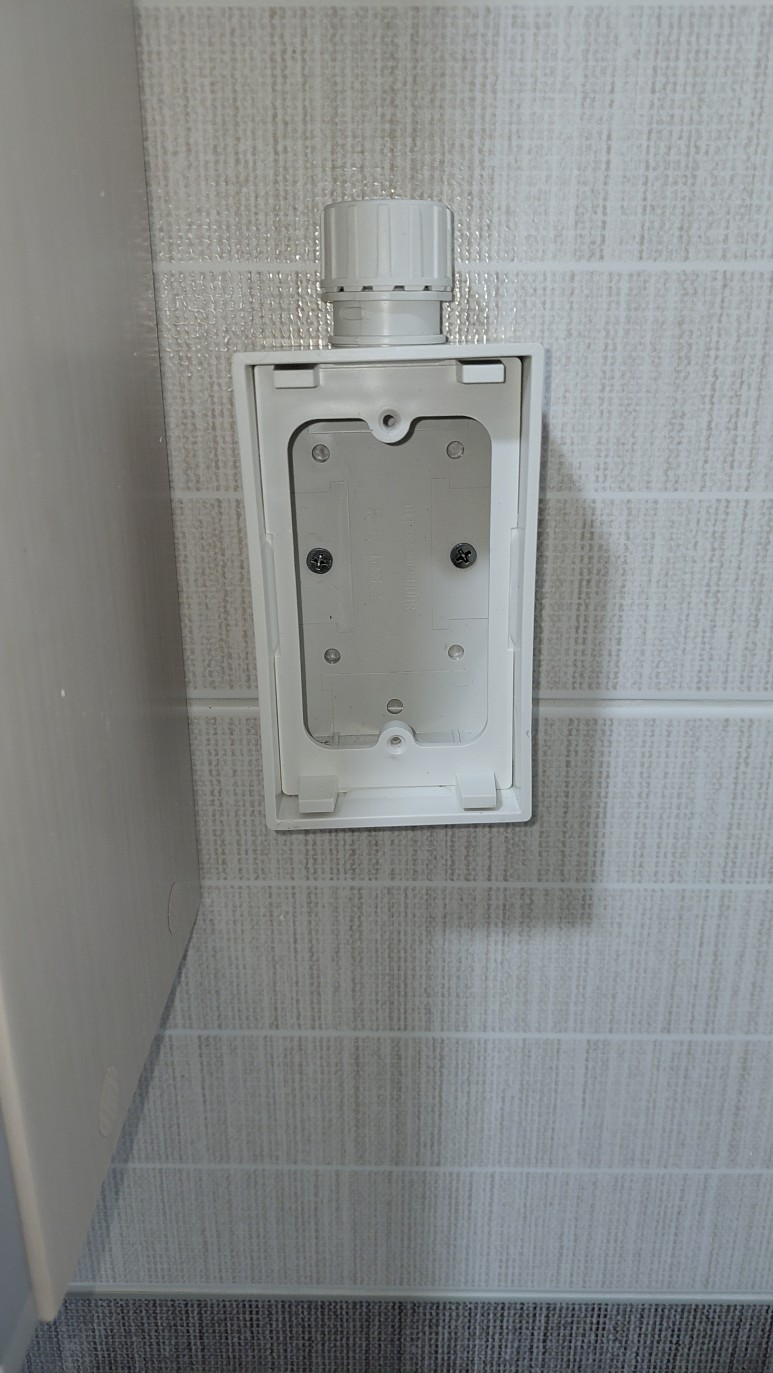

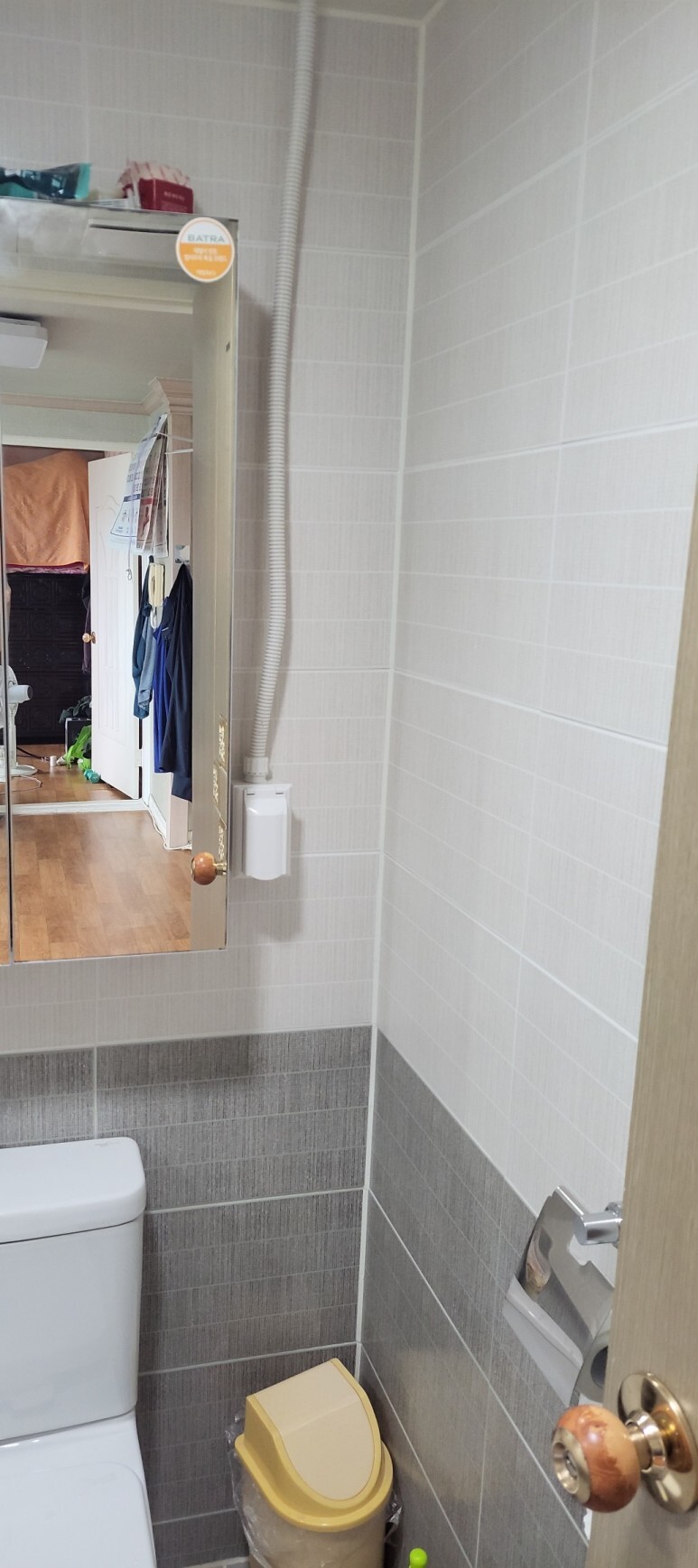

900원 짜리 콘센트 집어 넣을 커버. 이거 전에 드릴로 타일 구멍 뚫고 칼브락 작업으로 고정 시킴.칼브락 없으면 나무 젖가락 방법도 있음.

cd관으로 마무리 끝..

일단 이 방법으로 스위치선을 개별로 넣어서 작업하질 않으면 개별 on.off가 되질 않아서 낭패를 봄. 예를 들어 환풍기나 비데를 쓸려고 하면 무조건 전등이 on되야 하기에. . 자주 전등을 on off하기에 고장의 원인과 환풍기의 경우 자주 on해야 하고 비데도 마찬가지...

​

며칠 소요 하고 묻어 보고 한 시간은 좀 소요 되었으나 만족 함 ㅋ​

그리고 작업할때 선을 연결하고 선이 빠지나 않 빠지나 당기 면서 작업하시길. 작업하다 빠져서 엥?..

그리고 매번 작업 때마다 차단기 off는 필수.

필자는 저거 하면서 선 연결 잘못해서 차단기 4번 내려감 ㅋ.

이때 내려가면 선을 빼고 차단기를 다시 올려라.

선 안빼고 다시 차단기 올리면 기기 타버림..
